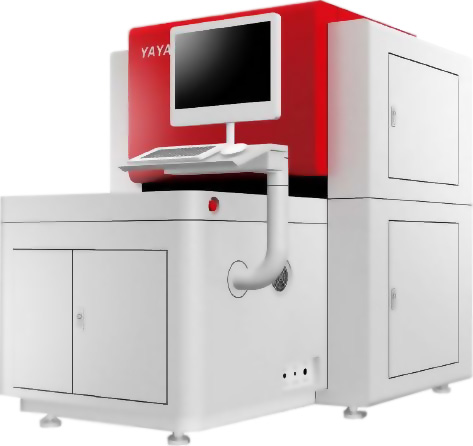

SHC-9600 series ホールアナライザー

SHC-9600

穴位置精度の確認に最適!


SHC-9600



穴径と穴位置を高速で高精度に検査

穴径と穴位置の分析が可能

穴あけ完の基板だけでなく、メッキ完の基板も対応可能



SHC-9600 XXL
投入最大サイズ
 710mm×1,200mm(28¨×48¨)
検査可能範囲 704mm x 1,214mm
板厚 t=0.05mm~10mm
穴径0.075mm~6.5mm
測定速度±5μm (穴位置)
検査時間 95 sec/side(基板サイズ500×400mm)
外観寸法(W×H×D)
2,005×2,060×3,470mm
1,580×1,650×3,050mm
(本体のみ)
重量
約3,670kg

SHC-9600 XL
投入最大サイズ
 710mm×810mm(28¨×32¨)
検査可能範囲 704mm x 804mm
板厚 t=0.05mm~10mm
穴径0.075mm~6.5mm
測定速度±5μm (穴位置)
検査時間 95 sec/side(基板サイズ500×400mm)
外観寸法(W×H×D)
1,670×1,910×2,600mm
重量
約2,400kg

HC-9600
投入最大サイズ
 610mm×710mm(24¨×28¨)
検査可能範囲 604mm x 704mm
板厚 t=0.05mm~4.5mm
0.05mm~8.0mm(高輝度LED)
穴径0.075mm~6.5mm
測定速度±5μm (穴位置)
検査時間 45 sec/side(基板サイズ500×400mm)
外観寸法(W×H×D)
1,480×1,855×2,040mm
重量
約1,300kg

★生産性向上設備投資促進税制がご利用可能です。
   詳細は経済産業省のHPでご確認ください。
  日本電子回路工業会(JPCA)や、各工業会で証明書を発行いただけます。

カタログ・資料請求はこちら。
